Descripción

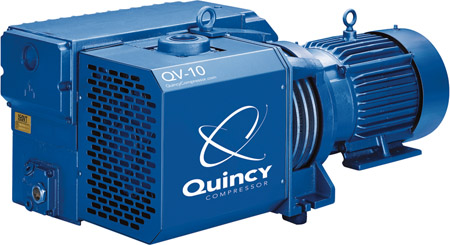

Bomba de vacío de paletas rotativas
Bombas de Vacío QV.
| Modelo | QV-01 | QV-02 | QV-03 | QV-05 | QV-07 | QV-10 |
|---|---|---|---|---|---|---|
| Caudal volumétrico nominal (ACFM) | 18 | 31.2 | 42 | 68,9 | 140 | 200 |
| Vacío máximo (“HgV”) | 29.9 | 29.9 | 29.9 | 29.9 | 29.9 | 29.9 |
| Caballos de fuerza instalados | 1.2 | 1.7 | 2.4 | 4.8 | 7.4 | 8.8 |
| RPM nominales de la bomba | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 |
| Conexión de entrada (NPT) | ½” | 1-¼” | 1-¼” | 1-¼” | 2” | 2” |
| Conexión de descarga (NPT) | ½” | 1-¼” | 1-¼” | 1-¼” | 2” | 2” |
| Dimensiones (LxAnxAl) | 17,3 x 10,5 x 9,8 | 21 x 11,2 x 10,4 | 22,8 x 12,6 x 10,4 | 30,1 x 15,7 x 10,7 | 38,0 x 23,0 x 16,0 | 42,9 x 21,8 x 17,7 |
| Peso (libras) | 60.7 | 88.2 | 106 | 203 | 397 | 476 |
| Capacidad de lubricante (qt) | 2.1 | 1.05 | 2.1 | 2.1 | 7.9 | 9 – 12.2 |
| Nivel de ruido (dBa) | 59 | 60 | 64 | 64 | 73 | 76 |
La línea de productos Quincy QV incluye seis bombas de paletas rotativas inundadas de aceite que van desde 1,2 hp hasta 10 hp. Las bombas QV son autónomas e incluyen una válvula antirretorno de entrada, una cámara de bombeo, una separación de neblina de aceite y un sistema de enfriamiento/recirculación de aceite. Optimizadas para el rendimiento del caudal, la separación de aceite y la estabilidad de la temperatura, estas bombas pueden funcionar de forma continua a cualquier nivel de vacío.
Características principales de la bomba de vacío QV
Las bombas de vacío de paletas rotativas Quincy QV tienen un principio de funcionamiento simple pero efectivo. Esto las convierte en una excelente opción para los clientes interesados en un vacío confiable sin mecanismos o sistemas de control excesivamente sofisticados. La serie de paletas rotativas QV contiene 6 modelos multipropósito diferentes con diferentes caballos de fuerza capaces de manejar una amplia gama de demandas.
Estas bombas versátiles se utilizan en muchas aplicaciones. Se utilizan a menudo como bombas de punto de uso para termoformado de plásticos, envasado de alimentos, sujeción para carpintería y más. Las bombas Quincy QV también se pueden combinar en sistemas para proporcionar un mayor flujo, redundancia y una solución más “plug-and-play”.
Las características principales incluyen:
- Una válvula antirretorno integrada ayuda a prevenir el reflujo.
- Un rotor de hierro fundido mecanizado con precisión con álabes no metálicos promueve un desgaste mínimo y una mayor vida útil de la máquina.
- Un motor resistente montado sobre brida garantiza una alineación adecuada sin correas.
- Mecanismos de retorno de aceite que permiten un vacío final óptimo
- Circuitos de refrigeración de aceite que utilizan únicamente aire. No requieren agua.
Rendimiento de la bomba QV
Las bombas de vacío de paletas rotativas Quincy QV tienen curvas de rendimiento relativamente planas, lo que garantiza que proporcionen una capacidad volumétrica constante para satisfacer las necesidades de las operaciones más exigentes.
El paso de los álabes, el tamaño de la cámara de separación y el sellado de las superficies se han optimizado para garantizar temperaturas estables en todo el rango de vacío. Esto permite que las bombas funcionen de forma continua sin limitaciones de presión.
